| محل منبع: | گوانگدونگ، چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC |
| شماره مدل: | DDW-VPH1212 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته دو لایه کارتن |
| زمان تحویل: | روز کاری 3 روز پس از پرداخت |
| شرایط پرداخت: | T / T، L / C، اتحادیه های غربی، تضمین تجارت Alibaba |
| قابلیت ارائه: | 1000pcs/ماه |
| حداکثر PIP در هر صفحه:: | 1،4،16، سفارشی سازی | حداکثر نرخ داده:: | 3.2 گیگابیت در ثانیه |
|---|---|---|---|
| حداکثر خروجی سیگنال:: | 144 یا بیشتر | مواد قاب:: | آلومینیوم مسواک زدن |
| منابع سیگنال ورودی:: | HDMI، DVI، VGA، AV، YPBPR، IP | بسته بندی استاندارد: | بسته جعبه کارتن دو لایه |
| وزن: | 5-100 کیلوگرم | ||
| برجسته: | کنترل کننده ویدئو وال ال سی دی,پردازشگر ویدئو وال |
||

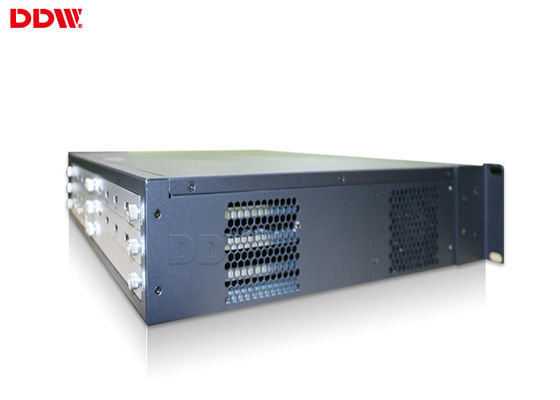

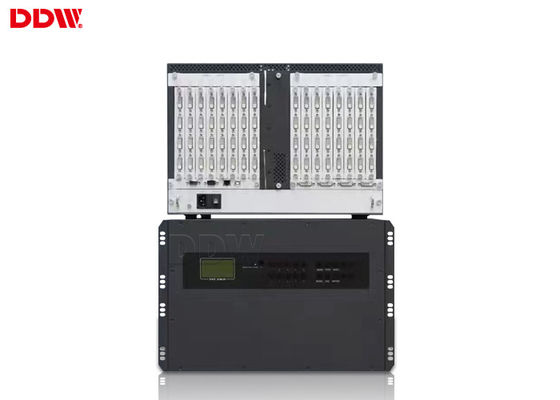

صفحه نمایش LCD با وضوح بالا صفحه کنترل دیجیتال ماتریس دیجیتال پشتیبانی 12 اینترانت 12 خروجی مرکز مدیریت بازار DDW-VPH212
معرفی:
1. طراحی مدولار، ساختار پلاگین، می تواند بسته به برنامه کاربردی، مونتاژ شود
2. ساختار دندانه دار استاندارد، طراحی سیستم شاسی صنعتی
3. پشتیبانی از فرمت های ورودی چند سیگنال DIV، HDMI، VGA، RJ45،3G-SDI، ویدئو (CVBS)
4. خروجی سیگنال DIV و 3G-SDI را پشتیبانی می کند
5. پشتیبانی حداکثر وضوح ورودی و خروجی 1920 × 1080، می تواند به عقب با فرمت های 1080P و 720P سازگار باشد
6. سیگنال ویدئویی 4 صفحه نمایش تقسیم صفحه نمایش، سیگنال ویدئویی چند پورت می تواند به طور همزمان نمایش داده شود
پردازش تصویر و تصویر:
1. هر پیکربندی دیوار ویدئو مستطیل می تواند پشتیبانی شود. سفارش صفحه نمایش را می توان پیکربندی کرد
2. ورودی / پنجره ها را می توان تغییر اندازه، لایه بندی شده و در سراسر مرزهای صفحه نمایش قرار گرفته است
3. ورودی / پنجره ها را می توان در نسبت عرض صحیح نمایش داده شد، کشیده شده به جا، در حالت تمام صفحه، و یا بزرگنمایی برای تأکید بر جزئیات
4. منابع ورودی را می توان برای برداشتن پیکسل ها و خطوط لبه برش داد
5. کارت ورودی دو ورودی DVI (ضبط) پشتیبانی از رزولوشن 4K و یا رزولوشن قابل تنظیم است. هر منبع می تواند دستگیر شود
| مشخصات فنی | ||
| سری مدل | با CBD | بدون CBD |
| توضیحات تابع | 4 کانال CBD، 16channel AV، 12channel VGA / DVI ورودی، 6U مورد پشتیبانی 12 آرایه صفحه نمایش، سازگار با فوق العاده با وضوح 4000 / (8000) x2000 تصویر پس زمینه پویا | 16 کانال AV، 16 کانال ورودی VGA / DVI، 6U مورد پشتیبانی از 16screens آرایه |
| سیگنال ورودی (اختیاری) | HDMI / DVI / VGA / AV / YPbPr | |
| رزولوشن ورودی | 1024x768 ~ 1080p، رزولوشن های معمول استفاده شده | |
| فرمت سیگنال خروجی | DVI / VGA / AV / YPbPr / HDMI (مبدل DVI-HDMI) | |
| وضوح خروجی | تا 1920 x 1200 / 60HZ | |
| نرم افزار کنترل سیستم | نرم افزار کنترل ویژه | |
| منبع تغذیه | منبع برق اضافی 110-220 وات، 50 / 60Hz | |
| مصرف | 12W / کانال | |
| دمای کار | -20 درجه سانتی گراد - 60 درجه سانتیگراد | |
| رطوبت کاری | 5-95٪ | |
| مشخصات مورد | شاسی استاندارد rackmount 4U / 6U / 10U / 15U | |
| رابط کنترل سریال | RS-232،9 پین زن، نوع D | |
| سرعت باد | 115200 | |
| پیکربندی پین | 2 = TX، 3 = RX، 5 = GND | |
| رابط کنترل اترنت | RJ-45 زن، TCP / IP | |
| سرعت کنترل اترنت | 10M یا 100M اتوماتیک، کامل دوبلکس یا نیمه دوبلکس | |
| زمان کار | 365 × 7 ساعت 24 ساعت | |
| مشخصات فنی اتصالات ورودی / خروجی | ||
| ورودی VGA / RGB | ورودی: 15 پین HD D-Sub، زن | |
| حالت همگام سازی: همگام سازی مستقل HV | ||
| عمق رنگ: 32 بیت / پیکسل | ||
| وضوح: 640 x 480 / 60HZ-1920 x 1200 / 60HZ | ||
| امپدانس ورودی: 75Ω | ||
| ورودی ویدئو | اتصال ورودی: BNC | |
| تشخیص: خودکار تشخیص کامل فرمت | ||
| امپدانس ورودی: 75Ω | ||
| خروجی VGA یا DVI | وضوح تصویر: 1024 x 768 / 60HZ-1920 x 1200 / 60HZ | |
| عمق رنگ: 32 بیت / پیکسل | ||
| امپدانس خروجی: 75Ω | ||
| خواص فیزیکی اتصالات ورودی / خروجی | ||
| سیگنال ها | اتصالات | تایپ کنید |
| ورودی کامپوزیت VIDEO | BNC | زن |
| ورودی VGA | 15 پین HD D-Sub | زن |
| خروجی VGA | 15 پین HD D-Sub | زن |
| خروجی DVI | 24 + 5 یا 24 + 1 استاندارد | زن |
| AUX RS-232 | 9 پین D-Sub | زن |
| اصلی RS-232 | 9 پین D-Sub | زن |
| اندازه شاسی U | دیواری کنترل کننده (میلی متر) L * W * H | ضخامت بسته (میلی متر) L * W * H | NW (کیلوگرم) | GW (کیلوگرم) | حداکثر تعداد ورودی | حداکثر تعداد خروجی | مصرف برق حداکثر (وات) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
