محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
---|---|
نام تجاری: | DDW |
گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
شماره مدل: | DDW-VPH0808 |
مقدار حداقل تعداد سفارش: | 10 واحد / واحد |
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته کارتن دو لایه |
زمان تحویل: | 3 روز کاری پس از پرداخت |
شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
قابلیت ارائه: | 1000PCS / ماه |
نام محصول: | جعبه کنترل دیوار ویدئویی | وضوح خروجی: | 1920x1080 |
---|---|---|---|
پرش ، بزرگنمایی ، PIP: | پشتیبانی | حداکثر PIP در هر صفحه: | 1،4،16 ، سفارشی سازی |
کیفیت رنگ: | 32bit | منابع سیگنال خروجی ورودی: | HDMI، DVI، VGA، AV، YPBPR، IP |
روش کنترل: | RS232 ، IP | مصرف: | 12 وات / کانال |
برجسته: | کنترل کننده نمایش ویدئو,کنترل کننده دیوار ویدئویی LCD |

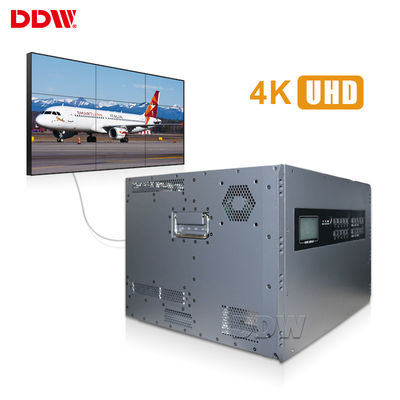

جعبه کنترل دیواری ویدئو LCD Dp 4K DVI HDMI SD ورودی Android IOS کنترل 32 بیتی

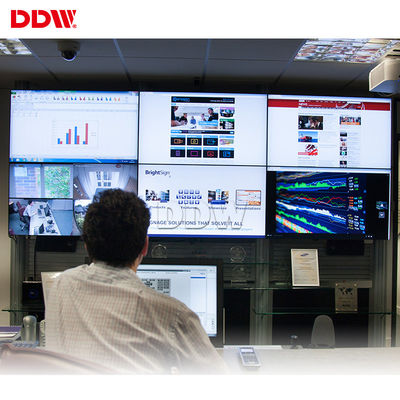

برنامه جعبه کنترل دیوار ویدئو:
1. اماکن عمومی: مترو ، فرودگاه ، کتابفروشی ، سالن نمایشگاه ، سالن ورزشی ، موزه ، مرکز همایش ها ، بازار استعدادهای درخشان ، مرکز قرعه کشی و غیره
2. اماکن تفریحی: سالن سینما ، مرکز تناسب اندام ، دهکده حرفه ای ، نوار KTV ، نوار اینترنت ، سالن زیبایی ، زمین گلف و غیره
3. موسسه مالی: بانک ، حراست / صندوق / شرکت بیمه و غیره
4. سازمان های تجاری: سوپرمارکت ، مراکز خرید ، فروشگاه انحصاری ، فروشگاه زنجیره ای ، فروشگاه 4S ، هتل ، رستوران ، آژانس مسافرتی ، فروشگاه شیمی و غیره
5. خدمات عمومی: بیمارستان ، مدرسه ، مخابرات ، اداره پست و غیره
6. املاک و مستغلات: آپارتمان ، ویلا ، ساختمان اداری ، ساختمانهای اداری تجاری ، خانه های مدل ، دفاتر فروش ، ورودی آسانسور و غیره
ویژگی های اصلی جعبه کنترل دیوار ویدئو:
1 ، ورودی و خروجی جمع و جور و قابل ارتقا
40 کانال ورودی ، می تواند تا 18 یا 36 کانال خروجی گسترش یابد ، شما می توانید یک سیستم چند صفحه ای در مقیاس بزرگ را در یک محفظه جمع و جور یک واحد تحقق بخشید.
2 ، طراحی صرفه جویی در مصرف برق
ساخته شده در هیئت مدیره گرافیک صرفه جویی در انرژی و اثر کاهش قطعات توسط یک طراحی ساختار واحد.
3 ، جایگزینی آسان
معرفی و گسترش تخته ورودی-خروجی قابل جدا شدن به راحتی می تواند.
کاربر می تواند تخته ورودی و خروجی را با یک واحد جدا کند بدون اینکه کل شاسی را از رک خارج کند.
عملکرد تقسیم 4 ، 2 تقسیم ~ 4 (یک صفحه واحد)
یک صفحه منفرد تا حداکثر 4 منبع سیگنال به طور همزمان وارد می شود ، می تواند بصورت طرح بندی در هر الگویی و تصاویر روبرو باشد.
5 ، پشتیبانی از پیکربندی ویدئو وال
سری iMAX-5000 که دارای رزولوشن بالای پردازنده تصویر دیجیتال است ، از هر دو پیکربندی دیواره ویدئویی ماتریس و موزاییک پشتیبانی می کند.
6 ، پردازنده سوئیچینگ بدون درز در داخل
بدون اتصالات ، صفحه سیاه و سفید ، پردازنده تعویض فیلم صاف در داخل.
مشخصات فنی جعبه کنترل دیوار دیواری
سری مدل | با CBD | عملکرد | بدون CBD | ||||
شرح عملکرد | 4channel CBD ، 16channel AV ، 12channel VGA / DVI ، جعبه 6U از آرایه های 12 صفحه پشتیبانی می کند ، سازگار با وضوح فوق العاده بالا 4000 / (8000) x2000 تصویر پس زمینه پویا | ~ | 16 کاناله AV ، ورودی 16 کاناله VGA / DVI ، جعبه 6U از آرایه های 16 صفحه پشتیبانی می کند | ||||
سیگنال ورودی (اختیاری) | CVBS | پشتیبانی از فرمت PAL / NTSC ، چندین پورت BNC | ~ | ||||
VGA / RGBHV | پورت های چند کاناله VGA DB-15 ، از ورودی تمام فرمت VGA پشتیبانی می کنند | ~ | |||||
HDMI ، DVI ، 4K-DVI ، IP | ورودی 4K (3840x2160) را پشتیبانی کنید ، هر IP 4 کانال را رمزگشایی می کند | ~ | |||||
YPbPr ، YCbCr (قابل تنظیم) | همان اتصال VGA ، سیگنال RGBHV ، پشتیبانی از PAL ، فرمت NTSC و 720P ، 1080i HSTV | ~ | |||||
SDI (قابل تنظیم) | بندر BNC | ~ | |||||
AV ، SD / HD / 3G SDI ، رمزگشایی IP ، فیبر نوری ، DP ، HDBaseT ، کارت نظارت بر پیش نمایش را می توان سفارشی کرد. | ~ | ~ | |||||
وضوح ورودی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
قالب سیگنال خروجی | VGA ، RGBHV | کانال سیگنال پورت XGA (1024x768 @ 60Hz) / DB-15 | ~ | ||||
HDMI ، DVI ، 4K-DVI | خروجی HDMI ، DVI | ~ | |||||
3G SDI (قابل تنظیم) | حلقه پورت BNC | ~ | |||||
مبدل AV ، YPbPr ، DVI-HDMI ، SD ، HD ، DP ، HDBaset را می توان سفارشی کرد. | ~ | ~ | |||||
وضوح خروجی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
کنترل | پورت استاندارد RS232 | ||||||
کنترل از راه دور IR (قابل تنظیم) ، کنترل شبکه LAN ، IOS ، کنترل برنامه Android (اختیاری) | |||||||
نرم افزار کنترل سیستم | نرم افزار کنترل ویژه | ||||||
منبع تغذیه | منبع تغذیه اضافی 110-220VAC ، 50 / 60Hz | ||||||
مصرف | 12 وات / کانال | ||||||
دمای کار | -20 درجه سانتیگراد —— 60 درجه سانتیگراد | ||||||
رطوبت کاری | 5-95٪ | ||||||
مشخصات مورد | شاسی استاندارد 2U ، 3.5U ، 7U ، 10U ، 12.5U ، 15U ، 23U | ||||||
رابط کنترل سریال | ماده RS-232،9 پین ، نوع D | ||||||
نرخ باود | 115200 | ||||||
پیکربندی پین | 2 = TX ، 3 = RX ، 5 = GND | ||||||
رابط کنترل اترنت | RJ-45 زن ، TCP / IP | ||||||
سرعت کنترل اترنت | خودکار 10M یا 100M ، دوبلکس کامل یا نیمه دوبلکس | ||||||
زمان کار | 365x7x24 ساعت |

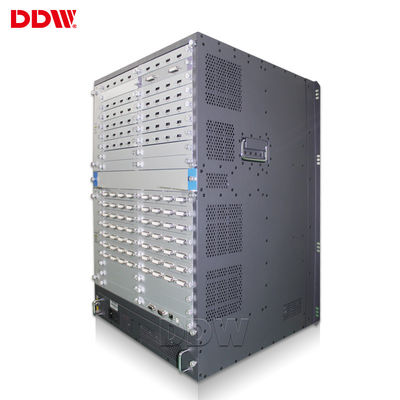

کنترل کننده دیوار ویدئویی Hareware مشخصات شاسی
اندازه U شاسی | Dims کنترل کننده (میلی متر) L * W * H |
تیره شدن بسته (میلی متر) L * W * H |
شمال غربی (کیلوگرم) | GW (کیلوگرم) | تعداد ورودی حداکثر | حداکثر تعداد خروجی | حداکثر مصرف برق (وات) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 25/11 | 25/12 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 25/18 | 25/19 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
