| محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
| شماره مدل: | DDW-VPH1616 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه / مجموعه |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن دو لایه |
| زمان تحویل: | 3 روز کاری پس از پرداخت |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
| قابلیت ارائه: | 1000PCS / ماه |
| اعداد ورودی / خروجی: | 16 16 16 | حداکثر PIP در هر صفحه: | 1،4،16 ، سفارشی سازی |
|---|---|---|---|
| کیفیت رنگ: | 32bit | منابع سیگنال خروجی ورودی: | HDMI، DVI، VGA، AV، YPBPR، IP |
| روش کنترل: | RS232 ، شبکه محلی | نام محصول: | پردازنده ویدئویی دیواری |
| دمای کار: | -20 درجه سانتیگراد —— 60 درجه سانتیگراد | مصرف: | 12 وات / کانال |
| برجسته: | پردازنده ماتریس ویدئو,کنترل کننده دیواری نمایش فیلم |
||

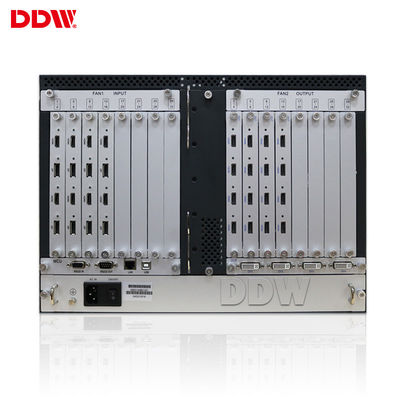

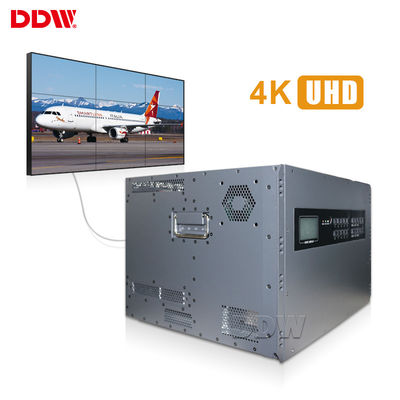

ویدئو وال پردازنده 16x16 با صفحه نمایش بزرگ صفحه RS232 ، LAN
صفحه معماری سخت افزار خالص هر ترکیبی:

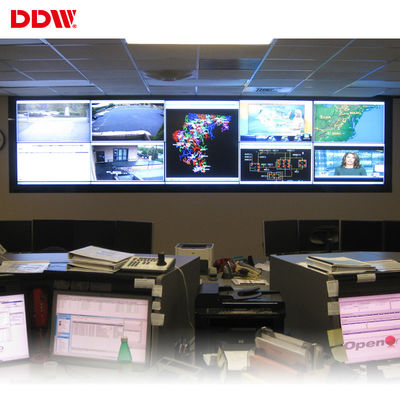

مدیریت دیوار ویدئویی چند گروهی:
لسی دی ویژگی های اصلی پردازنده ویدئو:
DDW Video Wall پردازنده مشخصات فنی
| سری مدل | با CBD | عملکرد | بدون CBD | ||||
| شرح عملکرد | 4channel CBD ، 16channel AV ، 12channel VGA / DVI ورودی ، پشتیبانی از پخش کننده چندگانه اتصال آزادانه ، و می تواند همزمان مختلف را به سیستم نشان دهد ، نیاز به صفحه نمایش ساخته شده در تخته زنجیره ای دیزی | ~ | 16 کاناله AV ، ورودی 16 کاناله VGA / DVI ، جعبه 6U از آرایه های 16 صفحه پشتیبانی می کند | ||||
| سیگنال ورودی (اختیاری) | CVBS | پشتیبانی از فرمت PAL / NTSC ، چندین پورت BNC | ~ | ||||
| VGA / RGBHV | پورت های چند کاناله VGA DB-15 ، از ورودی تمام فرمت VGA پشتیبانی می کنند | ~ | |||||
| HDMI ، DVI ، 4K-DVI ، IP | ورودی 4K (3840x2160) را پشتیبانی کنید ، هر IP 4 کانال را رمزگشایی می کند | ~ | |||||
| YPbPr ، YCbCr (قابل تنظیم) | همان اتصال VGA ، سیگنال RGBHV ، پشتیبانی از PAL ، فرمت NTSC و 720P ، 1080i HSTV | ~ | |||||
| SDI (قابل تنظیم) | بندر BNC | ~ | |||||
| AV ، SD / HD / 3G SDI ، رمزگشایی IP ، فیبر نوری ، DP ، HDBaseT ، کارت نظارت بر پیش نمایش را می توان سفارشی کرد. | ~ | ~ | |||||
| وضوح ورودی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
| قالب سیگنال خروجی | VGA ، RGBHV | کانال سیگنال پورت XGA (1024x768 @ 60Hz) / DB-15 | ~ | ||||
| HDMI ، DVI ، 4K-DVI | خروجی HDMI ، DVI | ~ | |||||
| 3G SDI (قابل تنظیم) | حلقه پورت BNC | ~ | |||||
| مبدل AV ، YPbPr ، DVI-HDMI ، SD ، HD ، DP ، HDBaset را می توان سفارشی کرد. | ~ | ~ | |||||
| وضوح خروجی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
| کنترل | پورت استاندارد RS232 | ||||||
| کنترل از راه دور IR (قابل تنظیم) ، کنترل شبکه LAN ، IOS ، کنترل برنامه Android (اختیاری) | |||||||
| نرم افزار کنترل سیستم | نرم افزار کنترل ویژه | ||||||
| منبع تغذیه | منبع تغذیه اضافی 110-220VAC ، 50 / 60Hz | ||||||
| مصرف | 12 وات / کانال | ||||||
| دمای کار | -20 درجه سانتیگراد —— 60 درجه سانتیگراد | ||||||
| رطوبت کاری | 5-95٪ | ||||||
| مشخصات مورد | شاسی استاندارد 2U ، 3.5U ، 7U ، 10U ، 12.5U ، 15U ، 23U | ||||||
| رابط کنترل سریال | ماده RS-232،9 پین ، نوع D | ||||||
| نرخ باود | 115200 | ||||||
| پیکربندی پین | 2 = TX ، 3 = RX ، 5 = GND | ||||||
| رابط کنترل اترنت | RJ-45 زن ، TCP / IP | ||||||
| سرعت کنترل اترنت | خودکار 10M یا 100M ، دوبلکس کامل یا نیمه دوبلکس | ||||||
| زمان کار | 365x7x24 ساعت | ||||||
کنترل کننده دیوار ویدئویی Hareware مشخصات شاسی
| اندازه U شاسی | Dims کنترل کننده (میلی متر) L * W * H |
تیره شدن بسته (میلی متر) L * W * H |
شمال غربی (کیلوگرم) | GW (کیلوگرم) | تعداد ورودی حداکثر | حداکثر تعداد خروجی | حداکثر مصرف برق (وات) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 25/11 | 25/12 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 25/18 | 25/19 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
