محل منبع: | گوانگدونگ چین (سرزمین اصلی) |
---|---|
نام تجاری: | DDW |
گواهی: | ISO9001,CE,RoHS,FCC |
شماره مدل: | DDW-VPH0506 |
مقدار حداقل تعداد سفارش: | 1 عدد |
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته کارتن دو لایه |
زمان تحویل: | روز کاری 3 روز پس از پرداخت |
شرایط پرداخت: | T / T، L / C، اتحادیه های غربی، تضمین تجارت Alibaba، D / A، D / P |
قابلیت ارائه: | 1000pcs/ماه |
نمایش جامد:: | پشتیبانی از هر ورودی صفحه نمایش با یک سیگنال جداگانه | حداکثر تعداد خروجی:: | 144 |
---|---|---|---|
حداکثر تعداد ورودی:: | 144 | مواد قاب:: | آلومینیوم مسواک زدن |
مرحله پشتیبانی پخش صحنه:: | پشتیبانی از صحنه پخش تابع پخش چرخه | رزولوشن غنی: | پشتیبانی از 1080P، 1080I، 720P، 480P و چندین ورودی رزولوشن |
وزن:: | 5-100 کیلوگرم | بسته بندی استاندارد:: | جعبه کارتن جعبه دو لایه |
برجسته: | کنترل کننده ویدئو وال ال سی دی,پردازشگر ویدئو وال |

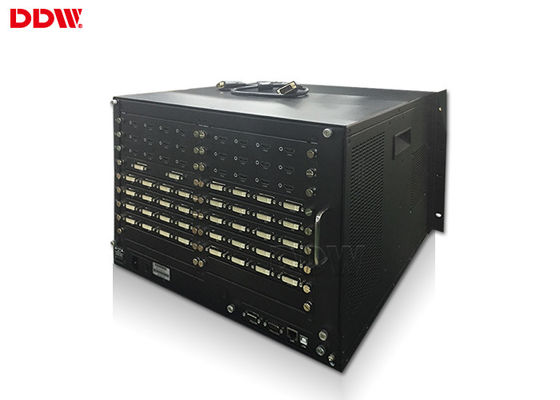

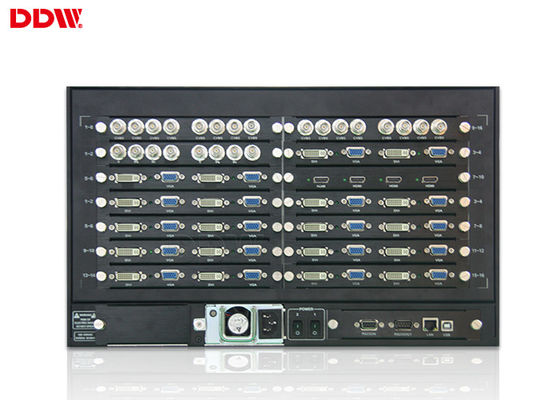

پردازنده دیجیتال APP سفارشی کنترل از راه دور 4x4 144 حداکثر خروجی DDW-VPH0506
پشتیبانی از HDMI، DVI، VGA، AV، YPBPR و IP، وضوح بالاتر 1080P
امکانات:
1، 2 تقسیم ~ 4 عملکرد صفحه نمایش تقسیم (یک صفحه تک)
یک صفحه تک تا 4 منبع سیگنال به طور همزمان ورودی می شود، می توان آن را در هر الگوی و تصاویر سوار شده قرار داد.
2، پشتیبانی ویدئو تنظیم دیوار ویدئو
سری iMAX-5000 که دارای رزولوشن بالا پردازش تصویر دیجیتال است، از هر دو پیکربندی دیوار ویدئو ماتریس و موزاییک پشتیبانی می کند.
3، پردازنده سوئیچینگ بدون درز داخل
بدون مفاصل، بدون صفحه نمایش سیاه و سفید، پردازنده سوئیچ تصویر صاف در داخل.
4، عملکرد PIP / POP
پشتیبانی تصویر در تصویر (PIP) تصویر خارج از تصویر (POP) توابع.
صفحه نمایش تنها می تواند 4 محتویات روی صفحه قرار گیرد. شما همچنین می توانید اندازه و موقعیت و یا عبور از مرز در هر صفحه دیگر.
5، تابع زوم جزئی
پشتیبانی از یک عملکرد زوم روی صفحه نمایش. شما می توانید تصویری از هر منبع سیگنال در یک منطقه خاص مشاهده کنید.
6، کاربر پسند رابط کاربری گرافیکی
فقط از دستگاه ماوس استفاده کنید، بر روی محتوای ویدئویی که می خواهید بازی کنید را کلیک کنید، سپس اندازه و موقعیت نمایش داده شده را بکشید و رها کنید.
7، پشتیبانی سوئیچینگ فرمت چند ورودی
VGA، DVI، CVBS، HDMI و SDI مانند پشتیبانی از فرمت چند ورودی.
8، پخش حلقه
می توان بیش از 100 مجموعه حالت نمایش را ذخیره کرد.
پشتیبانی از بازبینی حلقه و کنترل سوئیچینگ از طریق شبکه RS232 یا حالت TCP / IP.
پردازش تصویر و تصویر:
1. هر پیکربندی دیوار ویدئو مستطیل می تواند پشتیبانی شود. سفارش صفحه نمایش را می توان پیکربندی کرد
2. ورودی / پنجره ها را می توان تغییر اندازه، لایه بندی شده و در سراسر مرزهای صفحه نمایش قرار گرفته است
3. ورودی / پنجره ها را می توان در نسبت عرض صحیح نمایش داده شد، کشیده شده به جا، در حالت تمام صفحه، و یا بزرگنمایی برای تأکید بر جزئیات
4. منابع ورودی را می توان برای برداشتن پیکسل ها و خطوط لبه برش داد
5. کارت ورودی DVI دوگانه (ضبط) پشتیبانی از رزولوشن 4K × 4K و یا رزولوشن قابل تنظیم است. هر منبع می تواند دستگیر شود
برخی از پارامترهای کنترل دیوار ویدئو:
صفحه نمایش عمودی / افقی | حمایت کردن |
ترکیب نمایش | پشتیبانی هر عدد افقی و عمودی از صفحه نمایش و صفحه نمایش نشان می دهد |
پشتیبانی تمام صفحه ها را با هم ترکیب می کند تا 1 تصویر را نشان دهد | |
نمایش جامد | پشتیبانی از هر ورودی صفحه با سیگنال جداگانه |
PIP / زوم / رومینگ | پشتیبانی از باز کردن یک پنجره برای هر صفحه، هر پنجره را می توان زوم و رومینگ داخلی آزادانه |
کنترل از راه دور اپل / آیفون | پشتیبانی از کنترل از راه دور APP سفارشی |
عملکرد پیش نمایش سیگنال | پشتیبانی شنوایی / پیش نمایش سیگنال قبل از خروجی به ویندوز / صفحه نمایش دیوار ویدئو |
مدیریت صحنه | پشتیبانی چندگانه مدیریت صحنه / یادآوری تابع |
پشتیبانی صحنه های پخش سیگنال | پشتیبانی صحنه های پخش سیگنال تابع |
رابط های چندگانه | پشتیبانی از چندین خروجی DVI، HDMI، VGA، AV inputs و چندین سیگنال |
رزولوشن غنی | پشتیبانی 1080P، 1080I، 720P، 480P و چندین ورودی رزولوشن |
بسته بندی استاندارد | بسته جعبه کارتن دو لایه |
وزن | 5-100 کیلوگرم |
6 کیلوگرم 110 کیلوگرم |
پارامترهای جزئیات
مشخصات فنی | ||
سری مدل | با CBD | بدون CBD |
توضیحات تابع | 4 کانال CBD، 16channel AV، 12channel VGA / DVI ورودی، 6U مورد پشتیبانی 12 آرایه صفحه نمایش، سازگار با فوق العاده با وضوح 4000 / (8000) x2000 تصویر پس زمینه پویا | 16 کانال AV، 16 کانال ورودی VGA / DVI، 6U مورد پشتیبانی از 16screens آرایه |
سیگنال ورودی (اختیاری) | HDMI / DVI / VGA / AV / YPbPr | |
رزولوشن ورودی | 1024x768 ~ 1080p، رزولوشن های معمول استفاده شده | |
فرمت سیگنال خروجی | DVI / VGA / AV / YPbPr / HDMI (مبدل DVI-HDMI) | |
وضوح خروجی | تا 1920x1200 / 60HZ | |
نرم افزار کنترل سیستم | نرم افزار کنترل ویژه | |
منبع تغذیه | منبع برق اضافی 110-220 وات، 50 / 60Hz | |
مصرف | 12W / کانال | |
دمای کار | -20 درجه سانتی گراد - 60 درجه سانتیگراد | |
رطوبت کاری | 5-95٪ | |
مشخصات مورد | شاسی استاندارد rackmount 4U / 6U / 10U / 15U | |
رابط کنترل سریال | RS-232،9 پین زن، نوع D | |
سرعت باد | 115200 | |
پیکربندی پین | 2 = TX، 3 = RX، 5 = GND | |
رابط کنترل اترنت | RJ-45 زن، TCP / IP | |
سرعت کنترل اترنت | 10M یا 100M اتوماتیک، کامل دوبلکس یا نیمه دوبلکس | |
زمان کار | 365x7x24 ساعت | |
مشخصات فنی اتصالات ورودی / خروجی | ||
ورودی VGA / RGB | ورودی: 15 پین HD D-Sub، زن | |
حالت همگام سازی: همگام سازی مستقل HV | ||
عمق رنگ: 32 بیت / پیکسل | ||
وضوح: 640 * 480 / 60HZ-1920 * 1200 / 60HZ | ||
امپدانس ورودی: 75Ω | ||
ورودی ویدئو | اتصال ورودی: BNC | |
تشخیص: خودکار تشخیص کامل فرمت | ||
امپدانس ورودی: 75Ω | ||
خروجی VGA یا DVI | وضوح تصویر: 1024x768 / 60HZ-1920x1200 / 60HZ | |
عمق رنگ: 32 بیت / پیکسل | ||
امپدانس خروجی: 75Ω | ||
خواص فیزیکی اتصالات ورودی / خروجی | ||
سیگنال ها | اتصالات | تایپ کنید |
ورودی کامپوزیت VIDEO | BNC | زن |
ورودی VGA | 15 پین HD D-Sub | زن |
خروجی VGA | 15 پین HD D-Sub | زن |
خروجی DVI | 24 + 5 یا 24 + 1 استاندارد | زن |
AUX RS-232 | 9 پین D-Sub | زن |
اصلی RS-232 | 9 پین D-Sub | زن |
