| محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
| شماره مدل: | DDW-VPH1616 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه / مجموعه |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن دو لایه |
| زمان تحویل: | 3 روز کاری پس از پرداخت |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
| قابلیت ارائه: | 1000PCS / ماه |
| اعداد ورودی ورودی: | 16 ورودی 16 خروجی | وضوح خروجی: | 1920 * 1080 |
|---|---|---|---|
| حداکثر PIP در هر صفحه: | 1،4،16 ، سفارشی سازی | کیفیت رنگ: | 32bit |
| پرش ، بزرگنمایی ، PIP: | پشتیبانی | منابع سیگنال خروجی ورودی: | HDMI، DVI، VGA، AV، YPBPR، IP |
| نام محصول: | جعبه کنترل دیوار ویدئویی | رطوبت کار: | 5-95٪ |
| برجسته: | کنترل کننده ویدئو hd,کنترل کننده دیوار ویدئویی LCD |
||

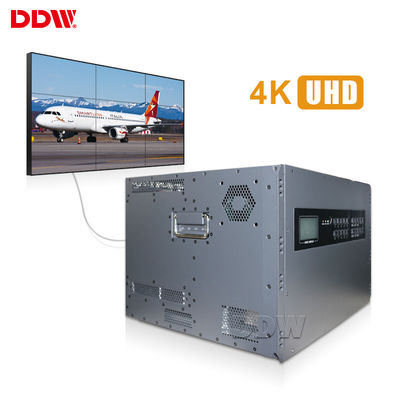

جعبه کنترل دیواری ویدئو HDMI VGA 4K برای نمایش چند صفحه ای
جعبه کنترل دیوار ویدئو دارای ویژگی های اصلی زیر است:
1. پشتیبانی از کارت حافظه یا انتقال شبکه تصاویر فوق العاده با کیفیت بالا ، تصویر زمینه دیوار موزاییکی با کیفیت فوق العاده از نظیر به نظیر
2. پشتیبانی از صفحه نمایش در موقعیت دلخواه ، در هر اندازه و هر روبرو
3. از پردازش جلوه های پنجره باز پشتیبانی کنید
4. از یخ زدن صفحه نمایش بزرگ پشتیبانی کنید
5. پیکربندی کامل سخت افزار بدون سیستم عامل
6. فن آوری پردازش موازی اتوبوس با سرعت بالا ، پردازش غیر فشرده با پهنای باند
7. پشتیبانی از فرمت های ورودی چند سیگنال DIV ، HDMI ، VGA ، RJ45،3G-SDI ، ویدئو (CVBS)
8. از خروجی سیگنال DIV و 3G-SDI پشتیبانی کنید
9. حداکثر رزولوشن ورودی و خروجی 1920 × 1080 پشتیبانی ، می تواند با فرمت های 1080P و 720P سازگار باشد
10. سیگنال تصویری 4 صفحه نمایش تقسیم شده ، سیگنال ویدئویی چند پورت را می توان به طور همزمان نمایش داد
مشخصات فنی جعبه کنترل دیوار دیواری
| سری مدل | با CBD | عملکرد | بدون CBD | ||||
| شرح عملکرد | 4 کاناله CBD ، 16 کانال ، ورودی 12 کاناله VGA / DVI ،قاب 6U از آرایه های صفحه نمایش 12 پشتیبانی می کند ، سازگار با وضوح تصویر فوق العاده بالا 4000 / (8000) x2000 تصویر زمینه پویا | ~ | 16 کاناله AV ، ورودی 16 کاناله VGA / DVI ، جعبه 6U از آرایه های 16 صفحه پشتیبانی می کند | ||||
| سیگنال ورودی (اختیاری) | CVBS | پشتیبانی از فرمت PAL / NTSC ، چندین پورت BNC | ~ | ||||
| VGA / RGBHV | پورت های چند کاناله VGA DB-15 ، از ورودی تمام فرمت VGA پشتیبانی می کنند | ~ | |||||
| HDMI ، DVI ، 4K-DVI ، IP | ورودی 4K (3840x2160) را پشتیبانی کنید ، هر IP 4 کانال را رمزگشایی می کند | ~ | |||||
| YPbPr ، YCbCr (قابل تنظیم) | همان اتصال VGA ، سیگنال RGBHV ، پشتیبانی از PAL ، فرمت NTSC و 720P ، 1080i HSTV | ~ | |||||
| SDI (قابل تنظیم) | بندر BNC | ~ | |||||
| AV ، SD / HD / 3G SDI ، رمزگشایی IP ، فیبر نوری ، DP ، HDBaseT ، کارت نظارت بر پیش نمایش را می توان سفارشی کرد. | ~ | ~ | |||||
| وضوح ورودی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
| قالب سیگنال خروجی | VGA ، RGBHV | کانال سیگنال پورت XGA (1024x768 @ 60Hz) / DB-15 | ~ | ||||
| HDMI ، DVI ، 4K-DVI | خروجی HDMI ، DVI | ~ | |||||
| 3G SDI (قابل تنظیم) | حلقه پورت BNC | ~ | |||||
| مبدل AV ، YPbPr ، DVI-HDMI ، SD ، HD ، DP ، HDBaset را می توان سفارشی کرد. | ~ | ~ | |||||
| وضوح خروجی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
| کنترل | پورت استاندارد RS232 | ||||||
| کنترل از راه دور IR (قابل تنظیم) ، کنترل شبکه LAN ، IOS ، کنترل برنامه Android (اختیاری) | |||||||
| نرم افزار کنترل سیستم | نرم افزار کنترل ویژه | ||||||
| منبع تغذیه | منبع تغذیه اضافی 110-220VAC ، 50 / 60Hz | ||||||
| مصرف | 12 وات / کانال | ||||||
| دمای کار | -20 درجه سانتیگراد —— 60 درجه سانتیگراد | ||||||
| رطوبت کاری | 5-95٪ | ||||||
| مشخصات مورد | شاسی استاندارد 2U ، 3.5U ، 7U ، 10U ، 12.5U ، 15U ، 23U | ||||||
| رابط کنترل سریال | ماده RS-232،9 پین ، نوع D | ||||||
| نرخ باود | 115200 | ||||||
| پیکربندی پین | 2 = TX ، 3 = RX ، 5 = GND | ||||||
| رابط کنترل اترنت | RJ-45 زن ، TCP / IP | ||||||
| سرعت کنترل اترنت | خودکار 10M یا 100M ، دوبلکس کامل یا نیمه دوبلکس | ||||||
| زمان کار | 365x7x24 ساعت | ||||||

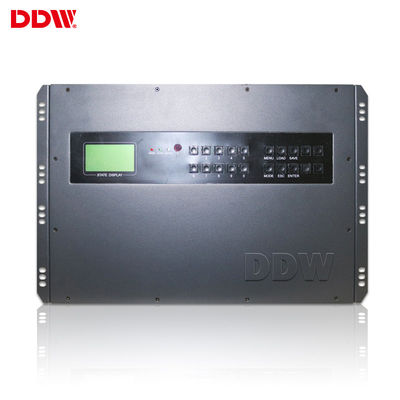

کنترل کننده دیوار ویدئویی Hareware مشخصات شاسی
| اندازه U شاسی | Dims کنترل کننده (میلی متر) L * W * H |
تیره شدن بسته (میلی متر) L * W * H |
شمال غربی (کیلوگرم) | GW (کیلوگرم) | تعداد ورودی حداکثر | حداکثر تعداد خروجی | حداکثر مصرف برق (وات) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 25/11 | 25/12 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 25/18 | 25/19 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
