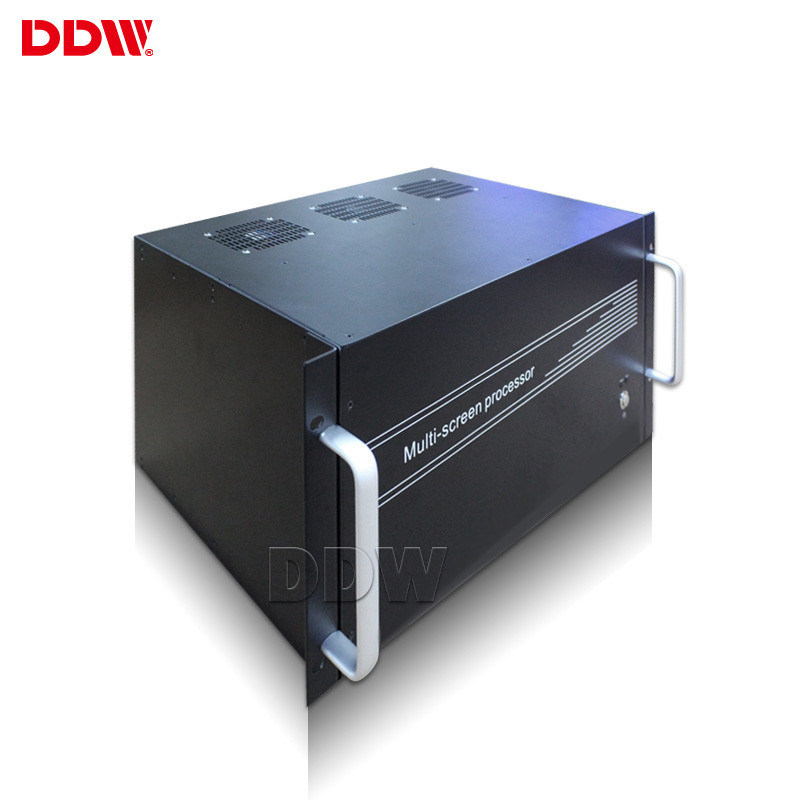

32 HDMI خروجی LED Video Video Scaler 4k Video Wall Controller 1920 X 1080 خروجی
جزئیات محصول:
| محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
| شماره مدل: | DDW-VPH3232 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | بسته کارتن دو لایه |
| زمان تحویل: | 3 روز کاری پس از پرداخت |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
| قابلیت ارائه: | 1000PCS / ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | مقیاس گیر ویدیو ویدئو | حداکثر تعداد ورودی: | 32 |
|---|---|---|---|
| حداکثر تعداد خروجی: | 32 | منابع سیگنال خروجی ورودی: | HDMI، DVI، VGA، AV، YPBPR، IP |
| روش کنترل: | RS232 ، شبکه محلی | مصرف: | 12 وات / کانال |
| عمق رنگ: | 32 بیت / پیکسل | اتصال دهنده ورودی: | BNC |
| برجسته کردن: | سوئیچ ماتریس بدون درز hdmi,کنترل کننده ویدیوی hdmi |
||
توضیحات محصول

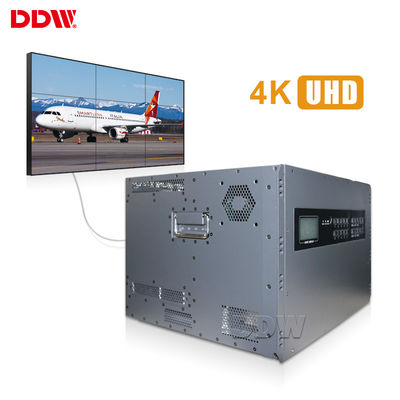

32 HDMI Output Video Wall Scaler 4k Video Wall Controller 1920 X 1080 خروجی
Video Wall Scaler دارای ویژگی های اصلی زیر است:
1. پشتیبانی از کارت حافظه یا انتقال شبکه تصاویر فوق العاده با کیفیت بالا ، تصویر زمینه دیوار موزاییکی با کیفیت فوق العاده از نظیر به نظیر
2. پشتیبانی از صفحه نمایش در موقعیت دلخواه ، در هر اندازه و هر روبرو
3. از پردازش جلوه های پنجره باز پشتیبانی کنید
4. از یخ زدن صفحه نمایش بزرگ پشتیبانی کنید
5. پیکربندی کامل سخت افزار بدون سیستم عامل
6. فن آوری پردازش موازی اتوبوس با سرعت بالا ، پردازش غیر فشرده با پهنای باند
7. پشتیبانی از فرمت های ورودی چند سیگنال DIV ، HDMI ، VGA ، RJ45،3G-SDI ، ویدئو (CVBS)
8. از خروجی سیگنال DIV و 3G-SDI پشتیبانی کنید
9. حداکثر رزولوشن ورودی و خروجی 1920 × 1080 پشتیبانی ، می تواند با فرمت های 1080P و 720P سازگار باشد
10. سیگنال تصویری 4 صفحه نمایش تقسیم شده ، سیگنال ویدئویی چند پورت را می توان به طور همزمان نمایش داد
صفحه معماری سخت افزار خالص هر ترکیبی:
- شاسی صنعتی با ساختار CPCI؛
- طراحی مدولار ، منبع تغذیه اضافی پشتیبان دوگانه پشتیبان گیری داغ ، فن و سایر ماژول ها را در صورت تمایل پشتیبانی می کند.
- با پشتیبانی از ماژول پردازش سیستم گرم و قابل تعویض ، انواع مختلف شاسی و تخته را برای مشتریان فراهم کنید تا در هزینه های خود صرفه جویی کنند.

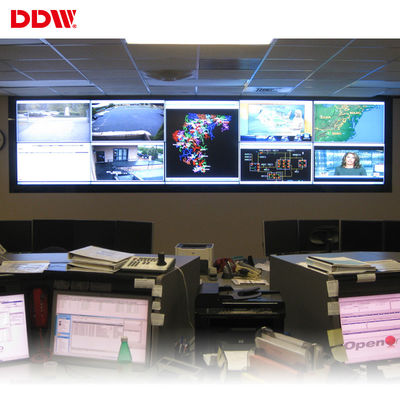

مدیریت دیوار ویدئویی چند گروهی:
- این می تواند چندین مجموعه از دیوارهای اتصال را به طور همزمان مدیریت کند ، منابع سیگنال ورودی مشترک بین دیوارهای اتصال ، و خروجی با یکدیگر تداخل ندارد.
- تنظیم وضوح های مختلف ، تنظیم رنگ ها و سایر پارامترها.
مشخصات فنی DDW Video Wall Scaler
| سری مدل | با CBD | عملکرد | بدون CBD | ||||
| شرح عملکرد |
4channel CBD ، 16channel AV ، 12channel VGA / DVI ورودی ، پخش کننده چندگانه اتصال را آزادانه پشتیبانی می کند ، و می تواند متفاوت را نشان دهد همزمان با سیستم ، به صفحه نمایش ساخته شده در صفحه زنجیره ای دیزی احتیاج دارید |
~ | 16 کاناله AV ، ورودی 16 کاناله VGA / DVI ، جعبه 6U از آرایه های 16 صفحه پشتیبانی می کند | ||||
| سیگنال ورودی (اختیاری) | CVBS | پشتیبانی از فرمت PAL / NTSC ، چندین پورت BNC | ~ | ||||
| VGA / RGBHV | پورت های چند کاناله VGA DB-15 ، از ورودی تمام فرمت VGA پشتیبانی می کنند | ~ | |||||
| HDMI ، DVI ، 4K-DVI ، IP | ورودی 4K (3840x2160) را پشتیبانی کنید ، هر IP 4 کانال را رمزگشایی می کند | ~ | |||||
| YPbPr ، YCbCr (قابل تنظیم) | همان اتصال VGA ، سیگنال RGBHV ، پشتیبانی از PAL ، فرمت NTSC و 720P ، 1080i HSTV | ~ | |||||
| SDI (قابل تنظیم) | بندر BNC | ~ | |||||
| AV ، SD / HD / 3G SDI ، رمزگشایی IP ، فیبر نوری ، DP ، HDBaseT ، کارت نظارت بر پیش نمایش را می توان سفارشی کرد. | ~ | ~ | |||||
| وضوح ورودی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
| قالب سیگنال خروجی | VGA ، RGBHV | کانال سیگنال پورت XGA (1024x768 @ 60Hz) / DB-15 | ~ | ||||
| HDMI ، DVI ، 4K-DVI | خروجی HDMI ، DVI | ~ | |||||
| 3G SDI (قابل تنظیم) | حلقه پورت BNC | ~ | |||||
| مبدل AV ، YPbPr ، DVI-HDMI ، SD ، HD ، DP ، HDBaset را می توان سفارشی کرد. | ~ | ~ | |||||
| وضوح خروجی | حداکثر 4K ، با رزولوشن های معمول استفاده می شود | ||||||
| کنترل | پورت استاندارد RS232 | ||||||
| کنترل از راه دور IR (قابل تنظیم) ، کنترل شبکه LAN ، IOS ، کنترل برنامه Android (اختیاری) | |||||||
| نرم افزار کنترل سیستم | نرم افزار کنترل ویژه | ||||||
| منبع تغذیه | منبع تغذیه اضافی 110-220VAC ، 50 / 60Hz | ||||||
| مصرف | 12 وات / کانال | ||||||
| دمای کار | -20 درجه سانتیگراد —— 60 درجه سانتیگراد | ||||||
| رطوبت کاری | 5-95٪ | ||||||
| مشخصات مورد | شاسی استاندارد 2U ، 3.5U ، 7U ، 10U ، 12.5U ، 15U ، 23U | ||||||
| رابط کنترل سریال | ماده RS-232،9 پین ، نوع D | ||||||
| نرخ باود | 115200 | ||||||
| پیکربندی پین | 2 = TX ، 3 = RX ، 5 = GND | ||||||
| رابط کنترل اترنت | RJ-45 زن ، TCP / IP | ||||||
| سرعت کنترل اترنت | خودکار 10M یا 100M ، دوبلکس کامل یا نیمه دوبلکس | ||||||
| زمان کار | 365x7x24 ساعت | ||||||
کنترل کننده دیوار ویدئویی Hareware مشخصات شاسی
| اندازه U شاسی | Dims کنترل کننده (میلی متر) L * W * H |
تیره شدن بسته (میلی متر) L * W * H |
شمال غربی (کیلوگرم) | GW (کیلوگرم) | تعداد ورودی حداکثر | حداکثر تعداد خروجی | حداکثر مصرف برق (وات) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 25/11 | 25/12 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 25/18 | 25/19 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
