| محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
| شماره مدل: | DDW-VM0707 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن دو لایه |
| زمان تحویل: | 3 روز کاری پس از پرداخت |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
| قابلیت ارائه: | 1000PCS / ماه |
| نام محصول: | ماتریس دیواری ویدیویی | حداکثر PIP در هر صفحه: | 1،4،16 ، سفارشی سازی |
|---|---|---|---|
| کیفیت رنگ: | 32bit | منابع سیگنال خروجی ورودی: | HDMI، DVI، VGA، AV، YPBPR، IP |
| روش کنترل: | RS232 ، شبکه محلی | زمان کار: | 365x7x24 ساعت |
| نرخ باد: | 115200 | EDID: | پشتیبانی |
| برجسته: | مالتی پلکسر دیواری ویدئو,کنترل کننده ماتریس ویدئو |
||

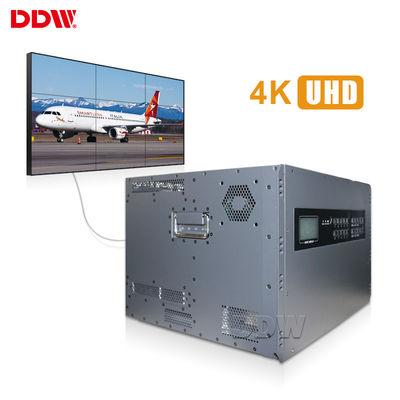

سوئیچینگ یکپارچه ماتریس دیواری ویدئویی چند نمایشگر
پردازش ویدئو و تصویر:
1. از هر پیکربندی مستطیل شکل دیوار ویدئویی می توان پشتیبانی کرد.سفارش صفحه را می توان پیکربندی کرد
2. ورودی ها / ویندوز را می توان تغییر اندازه داد ، لایه لایه کرد و در مرزهای صفحه قرار گرفت
3. ورودی ها / پنجره ها می توانند در نسبت ابعاد صحیح نمایش داده شوند ، متناسب با آن کشیده شوند ، در حالت تمام صفحه یا برای تأکید بر جزئیات بزرگنمایی شوند
4. منابع ورودی را می توان برای حذف پیکسل های لبه و خطوط برش داد
5. کارتهای Dual-Link DVI Input (capture) از وضوح 4K × 4K یا وضوح قابل تنظیم پشتیبانی می کنند.هر منبعی را می توان ضبط کرد
صفحه معماری سخت افزار خالص هر ترکیبی:
مدیریت دیوار ویدئویی چند گروهی:
DDW ماتریس وال ویدئو مشخصات فنی
| مورد شماره. | اجزاء | توضیحات | تعداد / سیگنال | نوع سیگنال | |||||
| 1 | ویدئو دیواری Matrix SwitcherDDW-VM0707 | ورودی 7HDMI ، خروجی 7HDMI ، سخت افزار خالص ، پشتیبانی از پخش کننده چندگانه اتصال آزادانه ، و می تواند همزمان سیگال های مختلفی را به سیستم نشان دهد ، نیاز به صفحه نمایش ساخته شده در صفحه زنجیره ای دیزی | 14 | HDMI | |||||
| 2 | نرم افزار | برای کنترل ، ویندوز سیستم عامل در رایانه نصب شده است | 1 | ||||||
| 3 | تجهیزات جانبی | پریز برق ، کنترل کننده IR ، کتابچه راهنمای انگلیسی | 1 | ||||||
| کارت ورودی | |||||||||
| رابط | 7 * نوع HDMI a | ||||||||
| سیگنال کانونی | HDMI 1.3 ، HDCP 1.3 ، سازگار با DVI1..0 | ||||||||
| EDID | حمایت کردن | ||||||||
| پهنای باند ورودی | 165 مگاهرتز | ||||||||
| وضوح | HDTV 1920 * 1080 @ 60HZ ، HDCP 1920 * 1200 @ 60HZ | ||||||||
| کارت خروجی | |||||||||
| رابط | 7 * نوع HDMI a | ||||||||
| سیگنال کانونی | HDMI 1.3 ، VGA 1.0 ، سازگار با DVI1..0 | ||||||||
| پهنای باند خروجی | 165 مگاهرتز | ||||||||
| وضوح خروجی |
1920x1200 @ 60Hz ، 1920x1080 @ 60Hz ، 1680x1050 @ 60Hz ، 1600x1200 @ 60Hz ، |
||||||||
| اثر سوئیچ | سوئیچینگ یکپارچه | ||||||||
| عملکرد سیستم | |||||||||
| RS232 IN | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| پشتیبانی از سیستم رنگی | PAL / NTSC / SECAM | ||||||||
| نوع کنترل | کنترل از راه دور و نرم افزار IR | ||||||||
| زبان منو | انگلیسی / چینی (چند زبان را می توان سفارشی کرد) | ||||||||
| نمایش عمودی / افقی | حمایت کردن | ||||||||
| نمایشگر را ترکیب کنید | پشتیبانی از ترکیب تعداد افقی و عمودی صفحه نمایش و نمایش نمایش | ||||||||
| پشتیبانی از ترکیب همه صفحه ها با هم برای نشان دادن یک تصویر | |||||||||
| صفحه نمایش جامد | از هر ورودی صفحه با سیگنال جداگانه پشتیبانی کنید | ||||||||
| PIP / بزرگنمایی / رومینگ | نه | ||||||||
| چندین رابط | از ورودی های سیگنال DVI ، HDMI ، VGA ، AV و متعدد پشتیبانی کنید | ||||||||
| وضوح بالا | از ورودی های 1080P ، 1080I ، 720P ، 480P و رزولوشن چندگانه پشتیبانی کنید | ||||||||
| شرایط و ضوابط پرداخت | |||||||||
| گارانتی: 3 سال گارانتی ، هزینه اضافی برای سالهای اضافی گارانتی پرداخت می شود. | |||||||||

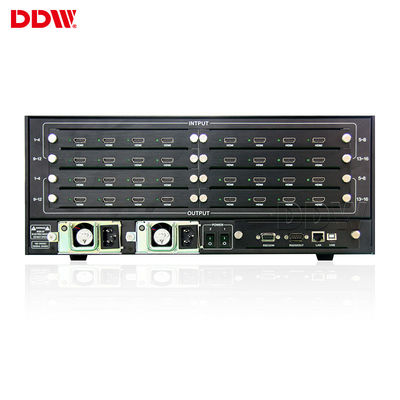

مشخصات فنی اتصالات ورودی / خروجی
| ورودی VGA / RGB | ورودی: 15 پین HD D-Sub ، زن | |
| حالت همگام سازی: همگام سازی مستقل HV | ||
| عمق رنگ: 32 بیت / پیکسل | ||
| وضوح تصویر: 640 * 480 / 60HZ - 1920 * 1200 / 60HZ | ||
| امپدانس ورودی: 75Ω | ||
| ورودی فیلم | اتصال ورودی: BNC | |
| ردیابی: تشخیص خودکار با قالب کامل | ||
| امپدانس ورودی: 75Ω | ||
| خروجی VGA یا DVI | وضوح تصویر: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| عمق رنگ: 32 بیت / پیکسل | ||
| امپدانس خروجی: 75Ω | ||
| خصوصیات فیزیکی اتصالات ورودی / خروجی | ||
| سیگنالها | اتصالات | تایپ کنید |
| ورودی VIDEO ترکیبی | BNC | زن |
| ورودی VGA | 15 پین HD D-Sub | زن |
| خروجی VGA | 15 پین HD D-Sub | زن |
| خروجی DVI | استاندارد 24 + 5 یا 24 + 1 | زن |
| AUX RS-232 | 9 پین D-Sub | زن |
| اصلی RS-232 | 9 پین D-Sub | زن |
