| محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
| شماره مدل: | DDW-VM0505 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه / مجموعه |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن دو لایه |
| زمان تحویل: | 3 روز کاری پس از پرداخت |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
| قابلیت ارائه: | 1000PCS / ماه |
| وضوح خروجی: | 1920 * 1080 | حداکثر PIP در هر صفحه: | 1،4،16 ، سفارشی سازی |
|---|---|---|---|
| کیفیت رنگ: | 32bit | پرش ، بزرگنمایی ، PIP: | پشتیبانی |
| منابع سیگنال خروجی ورودی: | HDMI، DVI، VGA، AV، YPBPR، IP | نام محصول: | ماتریس دیواری ویدیویی |
| اعداد ورودی: | 5 | شماره های خروجی: | 5 |
| برجسته: | مالتی پلکسر دیواری ویدئو,کنترل کننده ماتریس ویدئو |
||

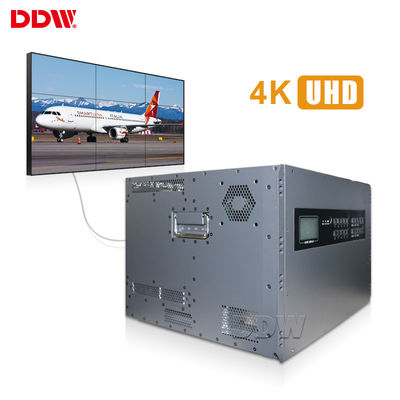

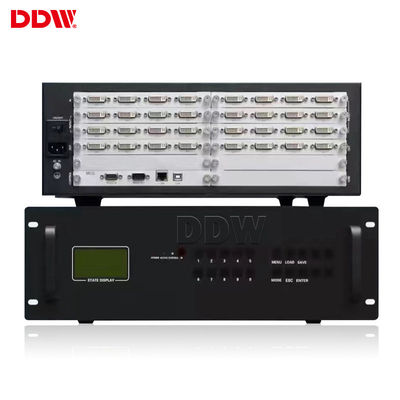

Video Wall Matrix APP سفارشی مصرف از راه دور 12W / کانال
ویژگی های ماتریس دیوار ویدئو:
1 ، 2 تقسیم عملکرد تقسیم 4 ~ (یک صفحه واحد)
یک صفحه منفرد تا حداکثر 4 منبع سیگنال به طور همزمان وارد می شود ، می تواند بصورت طرح بندی در هر الگویی و تصاویر روبرو باشد.
2 ، پشتیبانی از پیکربندی ویدئو وال
سری iMAX-5000 که دارای رزولوشن بالای پردازنده تصویر دیجیتال است ، از هر دو پیکربندی دیواره ویدئویی ماتریس و موزاییک پشتیبانی می کند.
3 ، پردازنده سوئیچینگ بدون درز در داخل
بدون اتصالات ، صفحه سیاه و سفید ، پردازنده تعویض فیلم صاف در داخل.
4 ، عملکرد PIP / POP
پشتیبانی از عکس در عکس (PIP) عکس خارج از تصویر (POP) توابع.
صفحه نمایش تنها می تواند 4 محتوا را بر روی صفحه قرار دهد.همچنین می توانید اندازه و موقعیت خود را تعیین کرده و یا از مرز در صفحه نمایش دیگر عبور کنید.
5 ، عملکرد بزرگنمایی جزئی
پشتیبانی در عملکرد بزرگنمایی تک صفحه ای.می توانید از هر منبع سیگنال در یک منطقه خاص یک تصویر را بزرگنمایی کنید.
6 ، رابط کاربر گرافیکی کاربر پسند
فقط از دستگاه ماوس استفاده کنید ، روی محتوای ویدیویی که می خواهید پخش شود کلیک کنید ، سپس اندازه و موقعیت نمایش داده شده را بکشید و رها کنید.
7 ، پشتیبانی از سوئیچینگ قالب چند ورودی
VGA ، DVI ، CVBS ، HDMI و SDI مانند پشتیبانی از فرمت چند ورودی.
8 ، حلقه پخش
می تواند بیش از 100 مجموعه حالت نمایش را ذخیره کند.
پشتیبانی از پخش حلقه و سوئیچینگ کنترل از طریق RS232 شبکه یا حالت TCP / IP.
9 ، ورودی و خروجی جمع و جور و قابل ارتقا
40 کانال ورودی ، می تواند تا 18 یا 36 کانال خروجی گسترش یابد ، شما می توانید یک سیستم چند صفحه ای در مقیاس بزرگ را در یک محفظه جمع و جور یک واحد تحقق بخشید.
10 ، طراحی صرفه جویی در مصرف برق
ساخته شده در هیئت مدیره گرافیک صرفه جویی در انرژی و اثر کاهش قطعات توسط یک طراحی ساختار واحد.
11 ، جایگزینی آسان
معرفی و گسترش تخته ورودی-خروجی قابل جدا شدن به راحتی می تواند.
کاربر می تواند تخته ورودی و خروجی را با یک واحد جدا کند بدون اینکه کل شاسی را از رک خارج کند.
DDW ماتریس وال ویدئومشخصات فنی
| مورد شماره. | اجزاء | توضیحات | تعداد / سیگنال | نوع سیگنال | |||||
| 1 | ماتریس دیواری ویدئو DDW-VM0505 | ورودی 5HDMI ، خروجی 5HDMI ، سخت افزار خالص ، پشتیبانی از پخش کننده چندگانه اتصال آزادانه ، و می تواند همزمان سیگال های مختلفی را به سیستم نشان دهد ، به صفحه نمایش ساخته شده در صفحه زنجیره ای دیزی نیاز دارد | 10 | HDMI | |||||
| 2 | نرم افزار | برای کنترل ، ویندوز سیستم عامل در رایانه نصب شده است | 1 | ||||||
| 3 | تجهیزات جانبی | پریز برق ، کنترل کننده IR ، کتابچه راهنمای انگلیسی | 1 | ||||||
| کارت ورودی | |||||||||
| رابط | 5 * نوع HDMI a | ||||||||
| سیگنال کانونی | HDMI 1.3 ، HDCP 1.3 ، سازگار با DVI1..0 | ||||||||
| EDID | حمایت کردن | ||||||||
| پهنای باند ورودی | 165 مگاهرتز | ||||||||
| وضوح | HDTV 1920 * 1080 @ 60HZ ، HDCP 1920 * 1200 @ 60HZ | ||||||||
| کارت خروجی | |||||||||
| رابط | 5 * نوع HDMI a | ||||||||
| سیگنال کانونی | HDMI 1.3 ، VGA 1.0 ، سازگار با DVI1..0 | ||||||||
| پهنای باند خروجی | 165 مگاهرتز | ||||||||
| وضوح خروجی |
1920x1200 @ 60Hz ، 1920x1080 @ 60Hz ، 1680x1050 @ 60Hz ، 1600x1200 @ 60Hz ، 1600x900 @ 60Hz ، 1440x900 @ 60Hz ، 1400x1050 @ 60Hz ، 1366x768 @ 60Hz ، 1280x1024 @ 60Hz ، 1280x960 @ 60Hz ، 1280x800 @ 60Hz ، 1280x720 @ 60Hz ، 1024x768 @ 60Hz ، 800x600 @ 60Hz |
||||||||
| اثر سوئیچ | سوئیچینگ یکپارچه | ||||||||
| عملکرد سیستم | |||||||||
| RS232 IN | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| پشتیبانی از سیستم رنگی | PAL / NTSC / SECAM | ||||||||
| نوع کنترل | کنترل از راه دور و نرم افزار IR | ||||||||
| زبان منو | انگلیسی / چینی (چند زبان را می توان سفارشی کرد) | ||||||||
| نمایش عمودی / افقی | حمایت کردن | ||||||||
| نمایشگر را ترکیب کنید | پشتیبانی از ترکیب تعداد افقی و عمودی صفحه نمایش و نمایش نمایش | ||||||||
| پشتیبانی از ترکیب همه صفحه ها با هم برای نشان دادن یک تصویر | |||||||||
| صفحه نمایش جامد | از هر ورودی صفحه با سیگنال جداگانه پشتیبانی کنید | ||||||||
| PIP / بزرگنمایی / رومینگ | نه | ||||||||
| چندین رابط | از ورودی های سیگنال DVI ، HDMI ، VGA ، AV و متعدد پشتیبانی کنید | ||||||||
| وضوح بالا | از ورودی های 1080P ، 1080I ، 720P ، 480P و رزولوشن چندگانه پشتیبانی کنید | ||||||||
| شرایط و ضوابط پرداخت | |||||||||
| گارانتی: 3 سال گارانتی ، هزینه اضافی برای سالهای اضافی گارانتی پرداخت می شود. | |||||||||
مشخصات فنی اتصالات ورودی / خروجی
| ورودی VGA / RGB | ورودی: 15 پین HD D-Sub ، زن | |
| حالت همگام سازی: همگام سازی مستقل HV | ||
| عمق رنگ: 32 بیت / پیکسل | ||
| وضوح تصویر: 640 * 480 / 60HZ - 1920 * 1200 / 60HZ | ||
| امپدانس ورودی: 75Ω | ||
| ورودی فیلم | اتصال ورودی: BNC | |
| ردیابی: تشخیص خودکار با قالب کامل | ||
| امپدانس ورودی: 75Ω | ||
| خروجی VGA یا DVI | وضوح تصویر: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| عمق رنگ: 32 بیت / پیکسل | ||
| امپدانس خروجی: 75Ω | ||
| خصوصیات فیزیکی اتصالات ورودی / خروجی | ||
| سیگنالها | اتصالات | تایپ کنید |
| ورودی VIDEO ترکیبی | BNC | زن |
| ورودی VGA | 15 پین HD D-Sub | زن |
| خروجی VGA | 15 پین HD D-Sub | زن |
| خروجی DVI | استاندارد 24 + 5 یا 24 + 1 | زن |
| AUX RS-232 | 9 پین D-Sub | زن |
| اصلی RS-232 | 9 پین D-Sub | زن |
