| محل منبع: | گوانگدونگ ، چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | DDW |
| گواهی: | ISO9001 ,CE , RoHS , FCC , 3C |
| شماره مدل: | DDW-VM0404 |
| مقدار حداقل تعداد سفارش: | 1 واحد / واحد |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته کارتن دو لایه |
| زمان تحویل: | 3 روز کاری پس از پرداخت |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، Alibaba Trade Assurance |
| قابلیت ارائه: | 1000PCS / ماه |
| وضوح خروجی: | 1920x1080 | حداکثر PIP در هر صفحه: | 1،4،16 ، سفارشی سازی |
|---|---|---|---|
| منابع سیگنال: | HDMI، DVI، VGA، AV، YPBPR، IP | نام محصول: | ماتریس کنترل کننده ویدئو وال |
| نرخ باد: | 115200 | زمان کار: | 365x7x24 ساعت |
| AC IN: | AC100-240V | IR IN: | 1 |
| برجسته: | مالتی پلکسر دیواری ویدئو,کنترل کننده ماتریس ویدئو |
||

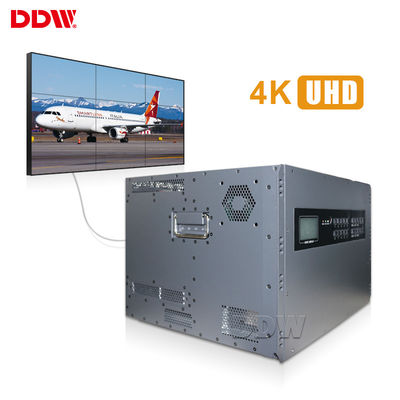

Datapath 4X4 Video Wall Matrix RS232 / روش کنترل IP
DDW ماتریس وال ویدئومقدمه

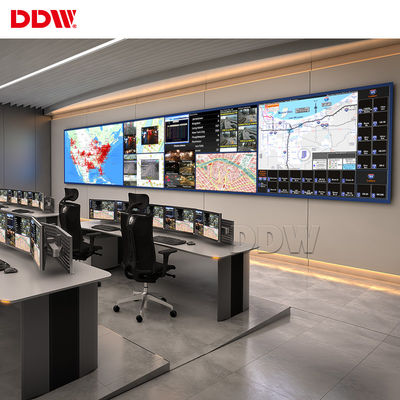

DDW ماتریس وال ویدئویکی از پردازنده های حرفه ای مدولار و سخت افزاری Video Wall استاز HDMI ، DVI ، VGA ، AV ، YPBPR پشتیبانی می کند ، هر کانال از ورودی و خروجی سیگنال با وضوح 1920 x1200 ، RS232 و روش کنترل IP پشتیبانی می کند.از پردازنده ویدئو وال می توان به طور گسترده ای برای موارد زیر استفاده کرد: نظارت ، هدایت ، سیستم زمان بندی ، امنیت عمومی ، آتش نشانی ، ارتش ، هوا ، راه آهن و سیستم نظارت بر هواپیما ، کنفرانس ویدیویی ، سیستم های پرس و جو
ویژگی های اصلی DDW Video Wall Matrix:
1. پیکربندی سخت افزار کامل بدون سیستم عامل
2. فن آوری پردازش موازی اتوبوس با سرعت بالا ، پردازش غیر فشرده با پهنای باند
3. نمایش تصویر در زمان واقعی ، بدون فریم افتاده
4. پشتیبانی از نمایش در موقعیت دلخواه ، در هر اندازه و هر روبرو
5. از پردازش جلوه های پنجره باز پشتیبانی کنید
6. از یخ زدن صفحه نمایش بزرگ پشتیبانی کنید
7. پشتیبانی 7 ایکس 24 کار بدون وقفه و پایدار
8. انعطاف پذیری برای افزایش برد ورودی / خروجی
9. کارتهای ورودی و خروجی جزئی را با درهم آمیختگی مخلوط پشتیبانی کنید
10. کارت ورودی / خروجی از قابلیت تغییر داغ ، پلاگین و بازی پشتیبانی می کند
11. وضوح خروجی تا سال 1920 ایکس 1200
مشخصات فنی DDW Video Wall Matrix
| مورد شماره. | اجزاء | توضیحات | تعداد / سیگنال | نوع سیگنال | |||||
| 1 | ماتریس سوییچ دیواری ویدئویی DDW-VM0404 | ورودی 4HDMI ، خروجی 4HDMI ، سخت افزار خالص ، پشتیبانی از پخش کننده چندگانه اتصال آزادانه ، و می تواند همزمان سیگال های مختلفی را به سیستم نشان دهد ، به صفحه نمایش ساخته شده در صفحه زنجیره ای دیزی نیاز دارد | 8 | HDMI | |||||
| 2 | نرم افزار | برای کنترل ، ویندوز سیستم عامل در رایانه نصب شده است | 1 | ||||||
| 3 | تجهیزات جانبی | پریز برق ، کنترل کننده IR ، کتابچه راهنمای انگلیسی | 1 | ||||||
| کارت ورودی | |||||||||
| رابط | 4 * نوع HDMI a | ||||||||
| سیگنال کانونی | HDMI 1.3 ، HDCP 1.3 ، سازگار با DVI1..0 | ||||||||
| EDID | حمایت کردن | ||||||||
| پهنای باند ورودی | 165 مگاهرتز | ||||||||
| وضوح | HDTV 1920 * 1080 @ 60HZ ، HDCP 1920 * 1200 @ 60HZ | ||||||||
| کارت خروجی | |||||||||
| رابط | 4 * نوع HDMI a | ||||||||
| سیگنال کانونی | HDMI 1.3 ، VGA 1.0 ، سازگار با DVI1..0 | ||||||||
| پهنای باند خروجی | 165 مگاهرتز | ||||||||
| وضوح خروجی |
1920x1200 @ 60Hz ، 1920x1080 @ 60Hz ، 1680x1050 @ 60Hz ، 1600x1200 @ 60Hz ، 1600x900 @ 60Hz ، 1440x900 @ 60Hz ، 1400x1050 @ 60Hz ، 1366x768 @ 60Hz ، 1280x1024 @ 60Hz ، 1280x960 @ 60Hz ، 1280x800 @ 60Hz ، 1280x720 @ 60Hz ، 1024x768 @ 60Hz ، 800x600 @ 60Hz |
||||||||
| اثر سوئیچ | سوئیچینگ یکپارچه | ||||||||
| عملکرد سیستم | |||||||||
| RS232 IN | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| پشتیبانی از سیستم رنگی | PAL / NTSC / SECAM | ||||||||
| نوع کنترل | کنترل از راه دور و نرم افزار IR | ||||||||
| زبان منو | انگلیسی / چینی (چند زبان را می توان سفارشی کرد) | ||||||||
| نمایش عمودی / افقی | حمایت کردن | ||||||||
| نمایشگر را ترکیب کنید | پشتیبانی از ترکیب تعداد افقی و عمودی صفحه نمایش و نمایش نمایش | ||||||||
| پشتیبانی از ترکیب همه صفحه ها با هم برای نشان دادن یک تصویر | |||||||||
| صفحه نمایش جامد | از هر ورودی صفحه با سیگنال جداگانه پشتیبانی کنید | ||||||||
| PIP / بزرگنمایی / رومینگ | نه | ||||||||
| چندین رابط | از ورودی های سیگنال DVI ، HDMI ، VGA ، AV و متعدد پشتیبانی کنید | ||||||||
| وضوح بالا | از ورودی های 1080P ، 1080I ، 720P ، 480P و رزولوشن چندگانه پشتیبانی کنید | ||||||||
| شرایط و ضوابط پرداخت | |||||||||
| گارانتی: 3 سال گارانتی ، هزینه اضافی برای سالهای اضافی گارانتی پرداخت می شود. | |||||||||
مشخصات فنی اتصالات ورودی / خروجی
| ورودی VGA / RGB | ورودی: 15 پین HD D-Sub ، زن | |
| حالت همگام سازی: همگام سازی مستقل HV | ||
| عمق رنگ: 32 بیت / پیکسل | ||
| وضوح تصویر: 640 * 480 / 60HZ - 1920 * 1200 / 60HZ | ||
| امپدانس ورودی: 75Ω | ||
| ورودی فیلم | اتصال ورودی: BNC | |
| ردیابی: تشخیص خودکار با قالب کامل | ||
| امپدانس ورودی: 75Ω | ||
| خروجی VGA یا DVI | وضوح تصویر: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| عمق رنگ: 32 بیت / پیکسل | ||
| امپدانس خروجی: 75Ω | ||
| خصوصیات فیزیکی اتصالات ورودی / خروجی | ||
| سیگنالها | اتصالات | تایپ کنید |
| ورودی VIDEO ترکیبی | BNC | زن |
| ورودی VGA | 15 پین HD D-Sub | زن |
| خروجی VGA | 15 پین HD D-Sub | زن |
| خروجی DVI | استاندارد 24 + 5 یا 24 + 1 | زن |
| AUX RS-232 | 9 پین D-Sub | زن |
| اصلی RS-232 | 9 پین D-Sub | زن |
